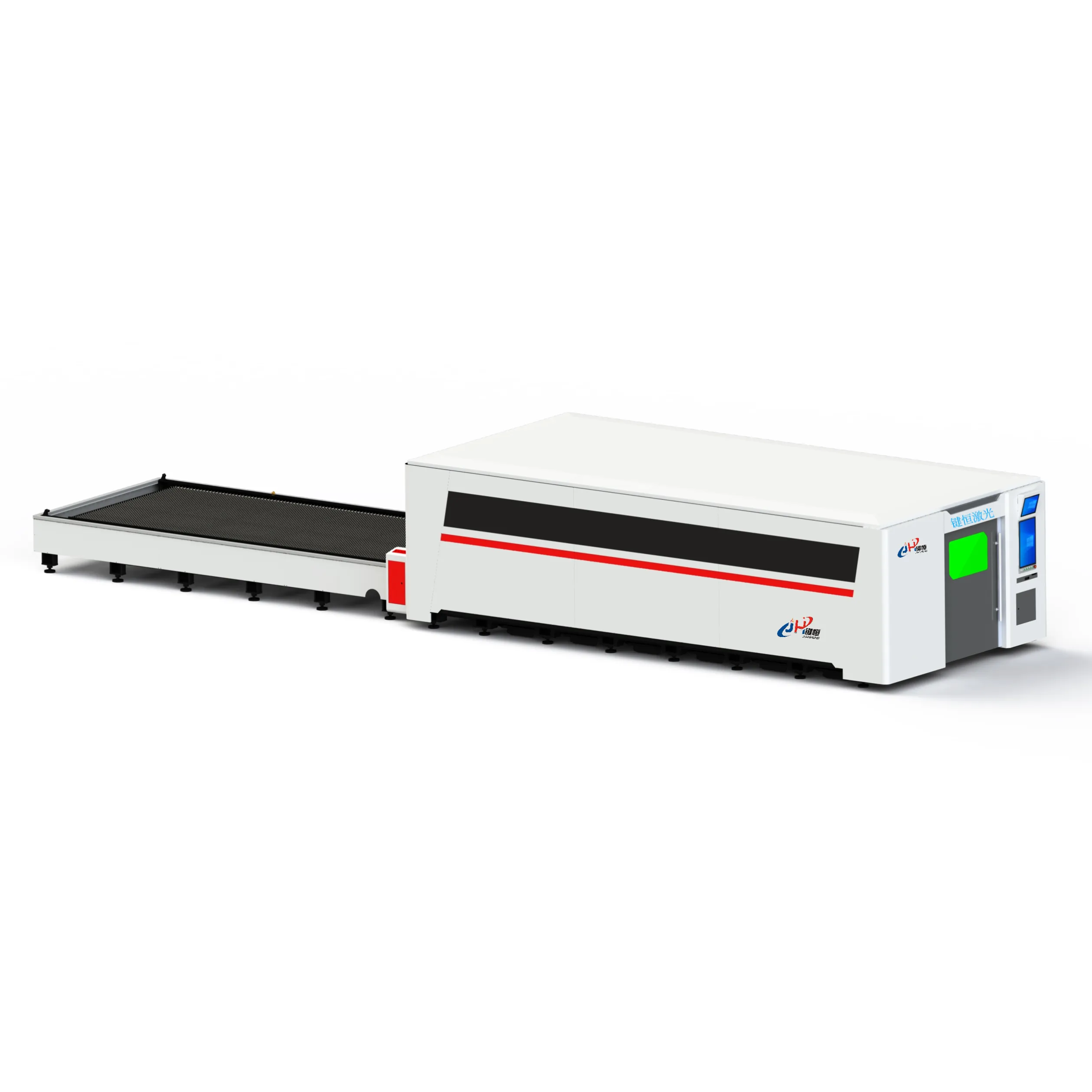

Tärkeimmät ominaisuudet, jotka tekevät alumiinilaserleikkaajista välttämättömiä metallin työstössä

Ylivoimainen tarkkuus ja johdonmukainen tarkkuus Alumiinilaserleikkaus

Alumiinille tarkoitetut laserleikkaajat pystyvät nykyään saavuttamaan toleransseja noin 0,01 mm:n tarkkuudella, mikä tekee niistä noin kymmenen kertaa tarkempia perinteisiin leikkausmenetelmiin verrattuna teollisuuden raporttien mukaan. Mikä mahdollistaa tämän tason tarkkuuden? Edistynyt kuitulaseriteknologia pitää tuotannon aikana jokaisen erän tasolla tarkkuutta mikrometrin tarkkuudella. Koska laserit eivät kosketa leikattavaa materiaalia fyysisesti, työkaluihin ei kerty kuluminen käytön aikana. Lisäksi CNC-järjestelmien kanssa käytettynä nämä koneet säilyttävät huomattavan hyvän toistotarkkuuden ja pystyvät toistamaan leikkaukset 0,003 mm:n tarkkuudella, vaikka tuhansia osia käsiteltäisiin. Valmistajat, jotka säätävät käyttöasetuksia, kuten pulssitaajuutta ja kaasupainetta, havaitsevat merkittäviä parannuksia. Materiaalihukka voi pudota jopa 60 prosenttia joissakin tapauksissa, ja valmiiden pintojen laatu on usein sellaista, että ne soveltuvat lentokonetarpeisiin suoraan koneelta ilman lisäsorvauksia.

Erinomainen pintalaatu vähäisin jyrsinein ja vähentyneellä jälkikäsittelytarpeella

Sileiden reunojen saavuttaminen alumiinissa: laserlaitteen tyypin ja apukaasujen rooli

Kuitulaserilla voidaan saavuttaa pintakarheus, joka on alle Ra 3,2 mikrometriä, 12 mm paksuissa alumiinilevyissä. Tämä on mahdollista sen ansiosta, että säde on erittäin hyvin hallittavissa ja apukaasut hallitaan tarkasti käytön aikana. Kun nämä järjestelmät yhdistetään typpeen, tulokset ovat erinomaisia, koska typpi toimii suojaavana kaasuna hapettumisen estämiseksi. Lopputulos? Paljon puhtaammat leikkauskohdat, vähäinen sulan materiaalin kertyminen ja turhat jyrsit häviävät melkoisesti reunoilta. Perinteisiin happiin perustuviin menetelmiin verrattuna tämä tekniikka vähentää tarvetta lisäpintakäsittelylle noin 40–60 prosenttia. Entistä parempaa tässä on, että nykyaikaisissa laitteissa käytetään kehittyneitä suuttimia. Nämä suuttimet puhaltavat typpeä jopa 20 baarin paineella, mikä auttaa poistamaan sulaa materiaalia ilman, että ohuet alumiinilevyt vääntyvät.

Kuitu- ja CO²-laserit: Pintalaadun vertailu alumiinileikkausten kohdalla

CO2-laserit toimivat edelleen hyvin paksujen alumiinipalojen, noin 15–25 mm paksujen, kanssa, mutta ohuissa levyissä alle 10 mm paksuudella kuitulaserit loistavat, sillä niiden säteen laatu on noin kymmenkertaisesti parempi kuin perinteisillä vaihtoehdoilla (BPP-arvot alle 2 mm·mrad). Tuloksena on huomattavasti kapeammat leikkauslevyt välillä 0,1–0,3 mm sekä lähes pystysuorat sivut, jotka ovat ratkaisevan tärkeitä tiiviisti sopiville osille lentokoneteollisuudessa. Tutkimukset osoittavat, että kuitulaserit tuottavat kiiltoja vapaat leikkaukset 6061-T6-alumiinissa noin 93 %:n teholla, kun taas CO2-järjestelmät saavuttavat vain noin 78 %. Käytännössä tämä ero näkyy myös – valmistajat raportoivat säästävänsä noin 25 minuuttia jälkikäsittelyajasta jokaista leikattua neliömetriä kohti, mikä merkitsee suurissa tuotantosarjoissa merkittävää aikasäästöä.

Vähäinen lämpömuodonmuutos huolimatta alumiinin korkeasta heijastavuudesta ja johtavuudesta

Alumiinin kanssa työskentely aiheuttaa todellisia ongelmia, koska se johtaa lämpöä erittäin hyvin (noin 200 W/mK tai enemmän) ja heijastaa valoa lähes 90 prosentin tehokkuudella. Nämä ominaisuudet häiritsevät energiansiirtoa, kun yritetään leikata materiaalia läpi. Tämän vuoksi tarvitaan noin 40–60 prosenttia suurempaa energiatiheyttä verrattuna teräkseen, jotta sulaminen saadaan käyntiin ja sitä voidaan ylläpitää. On kuitenkin olemassa myös toinen ongelma: ilman tarkkaa ohjausta ohuet alumiinilevyt taipuvat helposti vääristymään näiden prosessien aikana. Siksi asianmukainen hallinta on ehdottoman tärkeää tuotantoympäristöissä, joissa tarkkuus on ratkaisevan tärkeää.

Heijastavien metallien, kuten alumiinin, käsittelyn haasteet

Alumiinin heijastavuus voi ohjata uudelleen jopa 90 % saapuvasta laserenergiasta, mikä vaikeuttaa alustavaa tunkeutumista. Samanaikaisesti sen korkea lämmönjohtavuus hajottaa lämmön tehokkaasti leikkausvyöhykkeeltä, mikä johtaa epätasaiseen lämpenemiseen ja paikallisiin kuumiin kohtiin. Ilman tarkkaa parametrien hallintaa tämä lisää vääristymisen todennäköisyyttä, erityisesti ohuissa materiaaleissa (≤2 mm).

Lyhytpulssiset kuitulaserit: Lämpövaikutuksen alueen vähentäminen

Lyhytpulssiset kuitulaserit ratkaisevat nämä ongelmat toimittamalla energiaa erittäin lyhyissä puristuksissa, joskus vain noin 10 nanosekunnin mittaisissa. Tämän äärimmäisen nopean toiminnan ansiosta lämmön leviäminen on huomattavasti vähäisempää, joten lämmön vaikuttava alue säilyy hyvin pienena. Erityisesti 6061-T6-alumiinille puhutaan alle 0,3 mm:n lämpövaikutetusta vyöhykkeestä (HAZ), mikä vähentää lämpövaurioita noin 70 % verrattuna perinteisiin CO2-lasersysteemeihin. Kun käytetään typpiä apukaasuna, tapahtuu myös jotain muuta: pintahappamoituminen vähenee voimakkaasti, noin 85 % aiemmasta. Mitä tämä käytännössä tarkoittaa? Useimmiten saadaan puhtaat leikkausreunat, joten jälkikäsittelyä ei aina tarvita työn jälkeen.

Paksun alumiinin leikkausnopeuden ja lämpötilanhallinnan tasapainottaminen

Kun työskennellään alumiinilevyjen kanssa, joiden paksuus on yli 10 mm, on käyttäjien hidastettava leikkausnopeutta noin 20–30 prosenttia. Tämä säätö antaa materiaalin paremman mahdollisuuden hajottaa lämpöä prosessoinnin aikana. Fokusointipisteen säätäminen leikkauksen aikana auttaa pitämään laserin energian tasaisesti keskittynä koko materiaalikerroksen läpi. Apukaasun paineen nostaminen 18–22 barin väliin parantaa huomattavasti sulan materiaalin poistumista leikkausalueelta. Tutkimukset osoittavat, että tämä voi parantaa poistotehokkuutta lähes puolella aiemmasta tasosta. Tuloksena on vähemmän takaisin heijastuvaa lämpöä työkappaleeseen ja merkittävästi pienempi riski taipumiseen tai vääristymiseen leikkausprosessin aikana.

Nopeat käsittelymahdollisuudet ja täysautomaation yhteensopivuus

Nykyiset alumiinille tarkoitetut laserleikkaajat tukevat leikkausnopeuksia, jotka ylittävät 120 metriä minuutissa tiukkoja toleransseja ylläpitäen, mikä tekee niistä ihanteellisia suurten sarjojen valmistukseen lentokone-, autoteollisuudessa ja elektroniikkateollisuudessa käytettäviin osiin.

Kysynnän täyttäminen nykyaikaisessa valmistuksessa korkean läpivirtauksen osalta

Automaattiset lasersysteemit ovat lisänneet tuotantokapasiteettia 240 % verrattuna manuaalisiin prosesseihin vuoden 2023 teollisuustutkimuksen mukaan. Jatkuvan vuorokauden ympäri pyörivän toiminnan mahdollistaa älykäs materiaalin käsittely, johon kuuluu kaksipaikkainen lastauspöytä, joka sallii keskeytämättömän käsittelyn 6 metriä pitkiin alumiinilevyihin saakka, mikä vähentää huomattavasti käyttökatkoja.

CNC-järjestelmien ja CAD/CAM-työnkulkujen integrointi

Suora integraatio CAD/CAM-ohjelmistojen kanssa tehostaa siirtymistä 3D-suunnittelusta konekäskyihin. Suljetun silmukan servomoottorit takaavat asemointitarkkuuden ±0,02 mm:n sisällä nopeiden akselien liikkeiden aikana, kun taas automatisoidut asettelualgoritmit optimoivat asettelutehokkuutta – vähentäen alumiinijätettä jopa 35 % monimutkaisten, useita osia sisältävien töiden yhteydessä.

Tapaus: Automaattinen tuotanto johtavassa valmistajassa

Arkkitehtonisia alumiinikomponentteja valmistava yritys saavutti 98 %:n ensimmäisen kierroksen hyväksyntäasteen täysin automatisoitujen laserleikkauslinjojen käyttöönoton jälkeen. Järjestelmä, jossa on visiojärjestelmään perustuva varmistus ja robottikuorman purku, ylläpitää 0,2 mm toistotarkkuutta tuotantosarjoissa, jotka ylittävät 10 000 yksikköä. Vertailussa aiempaan puoliautomaattiseen prosessiin, sykliajat laskivat 40 %.

Suunnittelun joustavuus monimutkaisiin geometrioihin ja erilaisiin alumiiniseoksia

Laserleikkaus avaa ennennäkemättömän suuren suunnitteluvapauden, mahdollistaen mutkikkaiden komponenttien valmistuksen – mikroskooppisen pienistä lääketeknillisistä laitteista laajoihin arkkitehtonisiin julkisivuihin – joita perinteiset työkalut eivät pysty saavuttamaan. Ohjelmoitavat laserpäät mukautuvat reaaliaikaisesti monimutkaisiin muotoihin, olipa kyse lentokoneiden kiinnikkeiden orgaanisista muodoista tai autojen paneelien yksityiskohtaisista ilmanvaihtoaukoista.

Monimutkaisten muotojen leikkaus siellä, missä perinteiset työkalut epäonnistuvat

Perinteiset CNC-pora- ja iskupuristimet kamppailevat alle 45° kulmien ja sisäisten säteiden, jotka ovat alle 1 mm, kanssa. Kuitulaserit voittavat nämä rajoitukset ja saavuttavat ±0,05 mm tarkkuuden ominaisuuksissa, joiden koko on ainoastaan 0,2 mm – jopa korkean lujuuden omaavassa 7075-T6-alumiinissa. Teollisuuden tiedot osoittavat, että laserilla leikattuihin osiin tarvitaan 72 % vähemmän jälkikäsittelyä verrattuna vastaaviin valettuihin osiin, mikä poistaa melkein kokonaan karheiden reunojen poiston.

Heijastavien metallien ja hybridimateriaalikomposiittien käsittely

Viimeaikaiset pulssitettujen säteiden teknologian parannukset yhdessä parempien typpikaasujärjestelmien kanssa mahdollistavat nyt johdonmukaisen käsittelyn vaikeille heijastaville alumiiniseoksille, mukaan lukien 1050-, 3003- ja erilaiset 5052-sarjan materiaalit. Samat edistysaskeleet toimivat myös ihmeitä hybridimateriaalikombinaatioiden kohdalla, kuten alumiinilla päällystetylle teräkselle tai kupari-alumiinikomposiiteille, jotka olivat aiemmin oikeita päänvaivoja valmistajille. Luvut tukevat tätä varsin vakuuttavasti. Teollisuusraportti vuoden 2023 alusta osoitti, että sopeutuvilla tehomodulointitekniikoilla saavutettiin noin 93 prosentin onnistumisaste leikatessa kerrostettuja materiaaleja, joiden paksuus oli jopa 25 millimetriä. Melko vaikuttavia tuloksia ottaen huomioon, mitä nämä materiaalit voivat tehdä perinteisille leikkausmenetelmille.

Tapaus: Mukaan räätälöidyt arkkitehtuurielementit 3D-ohjelmoitavilla laserpäillä

Kaarevien rakennusjulkisivujen valmistaja käytti 3D-ohjelmoitavia laserpäitä valmistettaessaan yli 850 ainutlaatuista alumiinipaneelia, joiden poikkeama oli alle 0,3 mm 8 metrin mitoissa. Tämä eliminoi tarpeen manuaaliselle muovaukselle, vähensi tuotantoaikaa 64 %:lla ja mahdollisti arkkitehtonisen luokan pintakäsittelyn yhdellä käsittelyvaiheella.

Usein kysytyt kysymykset

Mikä on tarkkuustaso, jonka alumiinilaserleikkurit voivat saavuttaa?

Nykyään alumiinilaserleikkurit voivat saavuttaa toleransseja noin 0,01 mm:n tarkkuudella, mikä tekee niistä huomattavasti tarkempia perinteisiin leikkausmenetelmiin verrattuna.

Kuinka kuitulaserit säilyttävät laadun alumiinipinnoilla?

Kuitulaserit pystyvät tuottamaan sileämmän lopputuloksen alumiinipinnoille käyttämällä suojaavia apukaasuja, kuten typpeä hapettumisen estämiseksi, sekä kehittyneitä suuttimia karvojen minimoimiseksi.

Miksi alumiinia on vaikea leikata lasereilla?

Alumiinin korkea heijastavuus ja lämmönjohtavuus vaikeuttavat laserleikkausta, koska ne edellyttävät sekä korkeampaa energiaa että tarkkaa parametrien hallintaa vääristymisen estämiseksi.

Kuinka automaatio parantaa alumiinin laserleikkausta?

Automaatio laserleikkauksessa parantaa tuotantonopeutta ja tarkkuutta, mahdollistaen jatkuvan toiminnan tehokkaalla materiaalien käsittelyllä ja integroinnilla CNC-järjestelmiin.
