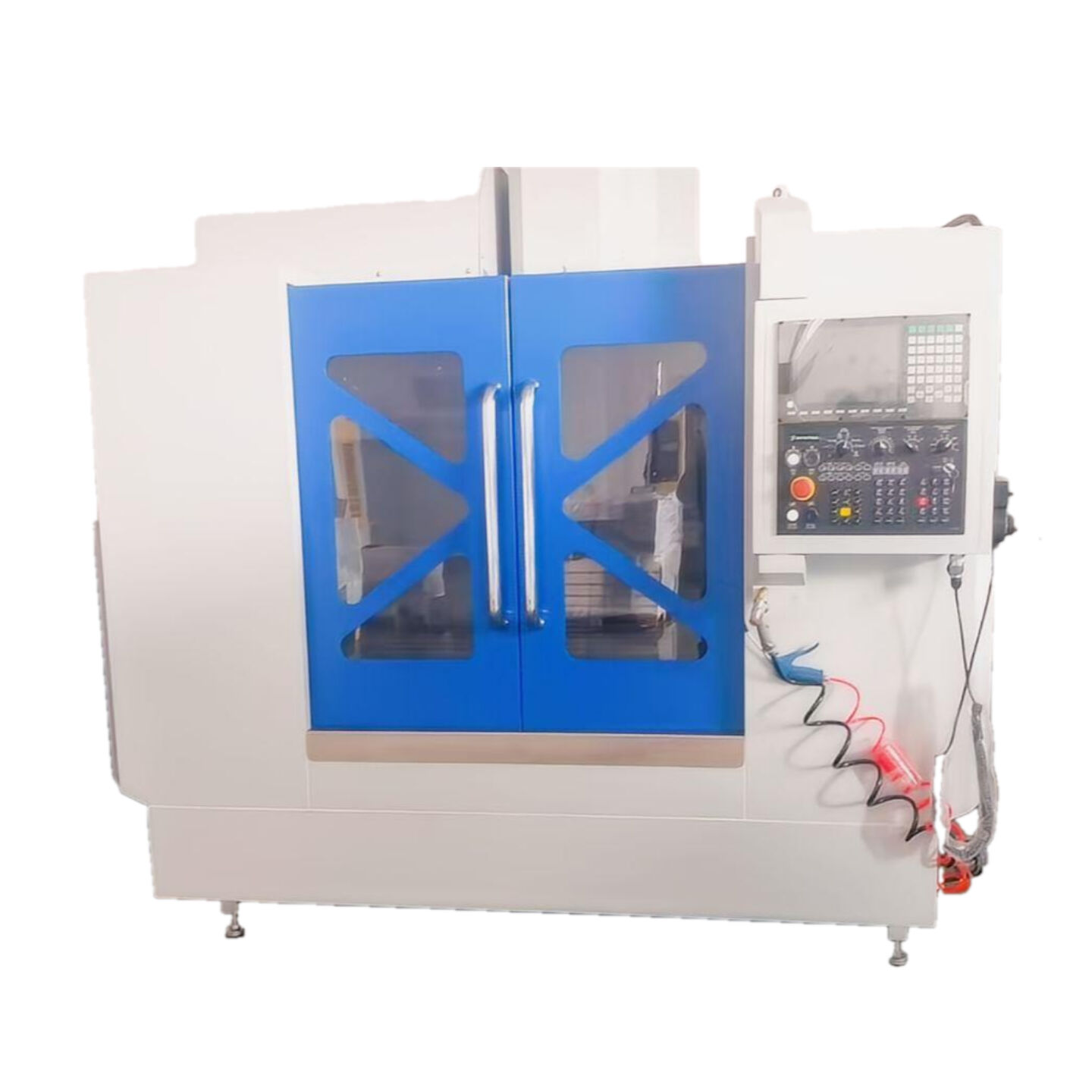

מרכז עיבוד אנכי CNC: פתרון תעשייתי בדיוק גבוה

יתרונות המוצר

עיבוד רב-תכליתי: יכול לבצע סדרה של תהליכי עיבוד כגון חיתוך, בורר, כרסום, חריטה, וכו', במיוחד טוב בעיבוד עם דיוק גבוה ויעילות גבוהה של חלקים מורכבים, מתאים לעיבוד של חלקים דיסק, שרוול וסוג לוח.

ביצועי דיוק י sobhan: מבטיח דיוק מיקום מעולה ודיוק חוזר במיקום.

תהליך עיבוד יעיל: מצויד בפונקציית החלפת כלים, ניתן להשלים תהליכי עיבוד מרובים באמצעות הידוק אחד, מה שמפחית משמעותית את מספר הידוקי העבודה ואת זמן ההשבתה של כלי המכונה.

בקרת איכות בתהליך מלא: מהחומר הגלם שנכנס לייצור יצוקים עד המכונה האופטית המוגמרת, התהליך המלא מתבצע באופן עצמאי, ובאפשרות לבקר באיכות בכל קטע ייצור כדי להבטיח את איכות היצוקים, דיוק העיבוד ואיכות ההרכבה, ובכך לשפר את הביצועים הכוללים והאמינות של המכונה.

תומך מדריך גלילי עבה: ציוד עם מדריך גלילי עבה, בעל יכולת נשיאת עומס גבוהה, קשיחות טובה, יציבות גבוהה, עמידות חזקה בפני שחיקה ושימור דיוק טוב.

ביצועים מבניים אופטימליים: אימוץ של מבנה תיבה, צלעות סבירות ועיצוב מדריך ליניארי עבה, הוא מציע יתרונות של קשיחות גבוהה, עמידות בפני זעזועים, דיוק גבוה, יציבות תרמית, חיים ארוכים בשימוש, ביצועים דינמיים ausgezeichnetים ורב-תכליתי, ומסוגל לשמור על דיוק ויציבות גבוהים תחת מגוון תנאים של עיבוד ועומס כבד.

פרמטרי מוצר

מפרט
שולחן עבודה	גודל שולחן עבודה	1000*550 ממ
	מאפשר עומס מרבי	500ק"ג
	גודל חריץ T	5-18*(100 pitch)
טווח עיבוד	מסלול: XYZ	800550600 ממ
	מרחק מפאה של הציר הראשי לפני השולחן	120*720 ממ
	מרחק ממרכז צינור הסיבוב לעמוד	595mm
ציר ראשי	מהירות ספינדל	1200rpm
	קוטר של ספינדל	φ150mm
	קצה ספינדל	BT40
מהירות	טווח מהירות תזוזת חיתוך	5-10000 מ"מ/דקה
	מהירות תזוזה מהירה של צירים X/Y/Z	48/48/48 מ"מ/דקה
מאגר כלים (אופציונלי על ידי הלקוח)	קיבולת מאגר כלים	24Tpcs
	קוטר כלי מקסימלי (מרווח ריק סמוך)	80 מ"מ
	אורך כלים מירבי	350 מ"מ
	משקל כלים מרבי	8 ק"ג
	זמן החלפת כלים (כלי סמוך)	1.6 שניות
דיוק מיקום X/Y/Z		±0.005/300מ"מ
דיוק מיקום חוזר X/Y/Z		±0.003/300 מ"מ
לחץ אויר נדרש		6-7kgf/cm²
זרימת גז נדרשת		0.15 מ"ק/דקה
משקל		4.5T
