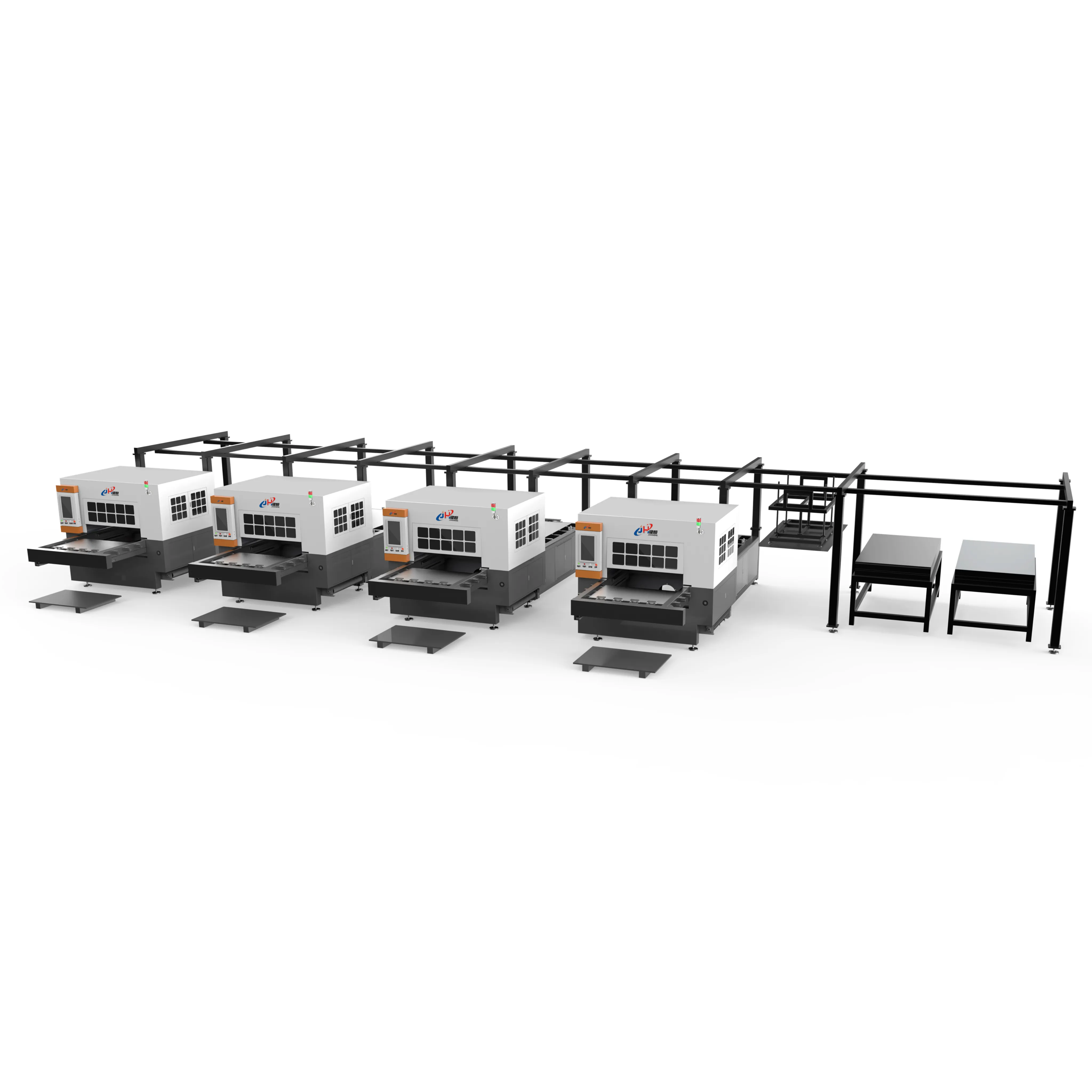

Den ultimate veiledningen i fiberlaser-skjæremaskiner: Hvorfor de dominerer moderne metallbearbeiding

Hvordan Fiber Laser Cutting Machines Virkeprinsipp: Grunnleggende fysikk og presis ingeniørfaglig utforming

Lasergenerering i dopet fiber og lavtaps stråleoverføring

Fiberlaser-skæresystemer fungerer ved å generere koherent lys inne i optiske fiber dopet med ytterbium. Pumpe-dioder setter i gang prosessen ved å eksitere disse sjeldne jordmetall-ionene, slik at de emitter en kraftig laserstråle. Hva gjør disse systemene så effektive? Vel, takket være total intern refleksjon inne i det fleksible fiberet er energitapet ved overføring av strålen under 25 % – langt bedre enn det tradisjonelle CO2-lasersystemene oppnår. Bølgelengden i nær-infrarødt område, ca. 1,06 mikrometer, absorberes svært godt av de fleste metaller, noe som betyr at energioverføringen skjer svært effektivt. Og når vi snakker om effektivitet, er også strålekvalitetsmålene imponerende her (M²-verdier under 1,1). Dette resulterer i minimal divergens, slik at den fokuserte intensiteten forblir sterk, selv ved lengre avstander mellom maskinen og materialet som skal skjæres.

CNC-styrt bevegelsessynkronisering for posisjonsnøyaktighet på under én millimeter

Servomotorer utfører det meste av tungt arbeid når det gjelder presisjsjonskutting, og omformer disse CAD-tegningene til faktisk bevegelse med en ganske imponerende konsistens på ±0,05 mm. Moderne CNC-systemer flytter ikke bare deler rundt – de justerer kontinuerlig både hastigheten og kraften på skjæremonteringen, samtidig som de sikrer at laseren forblir riktig modulert for de komplekse formene vi alle elsker å lage. Det som virkelig gjør denne oppsettet fremragende, er den sanntids-tilbakemeldingsløkken fra lineære inkrementalavlesere. De oppdager nesten øyeblikkelig enhver posisjonsdrift og holder således snittbreddene under 0,1 mm, selv når farten overstiger 100 meter per minutt. Og la oss ikke glemme det lukkede styringssystemet, som i praksis eliminerer det irriterende mekaniske forsinkelsesproblemet som plager så mange plasma-kutteoperasjoner på verkstedsgulvene i dag.

Forklaring av kontaktfri ablasjon og minimal varmepåvirket sone (HAZ)

Fiberlaser fungerer ved å varme opp materialer til de fordamper, uten å berøre dem fysisk. Den intense energikonsentrasjonen kan nå omtrent ti millioner watt per kvadratcentimeter, noe som raskt øker temperaturen til langt over det som kreves for fordampning. Samtidig blåser gasser som nitrogen eller oksygen bort eventuelt smeltet materiale som er igjen. Det viktigste er at varmen ikke spres langt fra der den påføres, men holder seg innenfor omtrent en halv millimeter fra den faktiske skjæringssonen. Dette betyr at varmeinnvirkningssonen er omtrent 80 % mindre enn ved bruk av plasma-skjæring. På grunn av denne begrensede varmeeksponeringen forblir den mikroskopiske strukturen til materialet uendret. For komponenter til luftfartøy laget av spesiallegeringer er dette svært viktig, siden deres evne til å tåle gjentatt belastning avhenger sterkt av hvor godt krystallstrukturen bevares uendret etter bearbeiding.

Fiberlaserskjæremaskin versus CO₂- og plasma-skjæring: Ytelse, kostnad og bruksområde

Kvantitativ sammenligning: Skjærehastighet, energieffektivitet og kostnad per meter

Fiberlaser overgår CO₂- og plasmaanlegg på tre sentrale driftsmetrikker:

• Skjæringshastighet skjærehastighet: Opp til 3× raskere enn CO₂ på tynne metaller (< 6 mm), opp til 80 m/min.
• Energieffektivitet energieffektivitet: 30–40 % netttilkoblet effektivitet – mer enn tre ganger så høy som CO₂s 5–10 % og bedre enn plasmaens ca. 25 %.
• Kostnad per meter lavere energiforbruk og minimal vedlikeholdskostnad reduserer driftskostnadene til 43 USD/meter , i forhold til 101 USD/meter for CO₂ og 65 USD/meter for plasma.

Strategiske unntak: Der CO₂ eller plasma fortsatt er hensiktsmessig

Selv om fiberlaser dominerer i metallbearbeiding, er CO₂-systemer fremdeles å foretrekke for:

• Ikke-metallmaterialer som tre og akryl, der deres bølgelengde på 10,6 μm sikrer bedre absorpsjon.
• Stålskiver med stor tykkelse (25 mm), der plasma oppnår høyere produksjonshastighet ved akseptable toleransenivåer.

Plasma beholder sin relevans for:

• Feltbaserte reparasjoner av materialer med tykkelse på 30 mm, takket være portabiliteten og lavere kapitalinvestering.
• Anvendelser med lave krav til nøyaktighet, der kostnadene for forbruksgoder kompenserer fiberlasers langsiktige vedlikeholdsfordeler.

I luft- og romfartens strukturelle produksjon, for eksempel, kutter plasma 40 mm aluminiumsrammer 20 % raskere enn fiberlaser (Fabricators & Manufacturers Association, 2024). Disse unntakene understreker at valg av optimal verktøy avhenger av applikasjonsspesifikke avveininger – ikke av absolutt overlegenhet.

Bransjespesifikke fordeler med fiberlaserkuttemaskiner

Luftfart og medisin: Ultra-nøyaktig bearbeiding av titan og rustfritt stål

Fiberlaserer har blitt avgjørende verktøy for luft- og romfartsteknikere som arbeider med titankomponenter til jetmotorer og flykarosser, der toleransene må ligge innenfor ±0,05 mm. Disse strikte spesifikasjonene er viktige fordi selv små avvik kan svekke strukturell integritet når disse delene utsettes for ekstreme belastninger under flyging. Det som gjør fiberlaserne så verdifulle, er deres evne til å skape nesten ingen varmeinnvirket sone rundt snittområdet. Dette bevares metallens utmattelsesbestandighetsegenskaper, selv ved driftstemperaturer over 900 °C – noe som vanlige maskinbearbeidingsmetoder enkelt ikke klarer. Når vi går over til medisinske anvendelser, bruker produsenter lignende laserteknologi til å fremstille rustfrie stålskruer for ryggraden med overflatefinisher som er jevnere enn 0,8 mikrometer. Hvorfor er dette viktig? Fordi de mikroskopiske ufullkommenhetene som etterlates av tradisjonelle maskinbearbeidingsmetoder faktisk fremmer bakterievekst på implantatoverflater. Ifølge nyeste funn publisert i tidsskriftet Advanced Materials forrige år rapporterte leger en reduksjon i komplikasjoner på ca. 22 % etter at pasienter ble overført fra slipede implantater til implantater fremstilt med laserskåringsteknologi. Forskjellen synes å skyldes hvordan laserne unngår å skape de små sprekkene som oppstår under konvensjonelle slipesprosesser.

Bil- og elektronikkbransjen: Produksjon med høy gjennomstrømning og integritet for mikrofunksjoner

Mange bilprodusenters fabrikker har begynt å bruke fiberlaser-teknologi til å produsere chassisbeslag og batterifag for elektriske kjøretøyer (EV) med utrolig høy hastighet – over 80 meter per minutt – samtidig som posisjonsnøyaktigheten opprettholdes på bare 5 mikrometer under kontinuerlige, 24-timers driftsoperasjoner. Elektronikksektoren drar også nytte av disse stabile systemene, noe som tillater produsenter å kutte de ekstremt tynne kobberbanene på kretskort helt presist – de er bare 0,1 mm brede – uten å skade nærliggende materialer gjennom varmeeksponering. For bedrifter som produserer mikrokontaktorer til sensorer i selvkjørende biler betyr konsekvent fokus-kvalitet at omtrent 95 prosent av delene klarer inspeksjonen ved første forsøk. Ifølge nyeste bransjerapporter fra 2024 reduserte fabrikker som skiftet til fiberlasere avfallsmengden med omtrent 30 prosent ved produksjon av drivakseldeler. Dette skjer hovedsakelig fordi kantene blir rene og glatte umiddelbart, slik at det ikke er behov for ekstra ferdigbearbeiding, noe som reduserer kostnadene per enkelt del med omtrent 18 prosent totalt.

Materiell mangfoldighet og fremtidssikret integrasjon

Sikker og stabil skjæring av sterkt reflekterende metaller (kobber, aluminium, messing)

Fiberlaser har gjort reelle fremskritt mot de langsvarige refleksivitetsproblemene takket være evnen til å finjustere bølgelengder mellom 1 060 og 1 080 nanometer. Ifølge en studie fra Laser Systems Journal i 2023 reduserer disse justeringene farlige tilbakeviste stråler med ca. 92 prosent sammenlignet med tradisjonelle CO2-lasersystemer. Det betyr at produsenter nå kan skjære kobber, messing og ulike aluminiumslegeringer uten å måtte bruke spesialbelagninger. Dette er svært viktig i industrier som luft- og romfartselektronikkproduksjon og halvlederproduksjon, der det er avgjørende å bevare materialrenheten og opprettholde nøyaktige dimensjoner. De faktiske skjærsnittene forblir også bemerkelsesverdig smale, vanligvis mindre enn 0,1 millimeter brede, mens tapet fra refleksjon forblir behagelig lavt – under 0,3 prosent gjennom de fleste operasjonene.

Nahtløs forberedelse på Industri 4.0: IoT-overvåking, prediktiv vedlikehold og intelligente fabrikksgrensesnitt

De nyeste fiberlaseroppstillingene er utstyrt med innebygde IoT-sensorer som overvåker rundt 15 ulike faktorer, som gasspressnivåer, linsetemperaturer og variasjoner i stråleeffekten. All denne informasjonen sendes i sanntid til sentrale overvåknings-skjermer, der operatører kan følge med på alt som skjer i hele anlegget. Med disse intelligente sensorene på plass kan vedlikeholdsgrupper oppdage problemer før de fører til alvorlige feil, noe som reduserer uventede maskinstanser med omtrent 45 prosent, ifølge nyere funn i Manufacturing Automation Report fra i fjor. De fleste moderne systemene fungerer sømløst med standard industriell programvare takket være mye brukte kommunikasjonsstandarder som OPC-UA og MTConnect. Disse tilkoblingene gjør det mulig å automatisere oppgaver som jobbplanlegging, sporing av materialer gjennom produksjonsløpene og effektiv ressursstyring – selv når anleggene kjører uten direkte menneskelig tilsyn under fraværsperioder.

Ofte stilte spørsmål

Hvilke materialer kan fiberlaser-skjæremaskiner kutte effektivt?

Fiberlaser-skjæremaskiner kan kutte metaller som rustfritt stål, titan, kobber, aluminium og messing effektivt. De har også vist god evne til å behandle sterkt reflekterende metaller, takket være sin mulighet til å justere bølgelengder.

Hvordan sammenlignes fiberlaser-skjæremaskiner med CO₂- og plasma-skjæremaskiner?

Fiberlasere er vanligvis raskere og mer energieffektive enn CO₂- og plasma-skjæremaskiner for metaller med en tykkelse på ca. 25 mm eller mindre. CO₂-lasere foretrekkes imidlertid ofte for ikke-metallmaterialer som tre, mens plasma-skjæremaskiner egner seg bedre for tykkere materialer.

Hvilke industrier drar størst nytte av fiberlaser-skjæreteknologi?

Industrier som luft- og romfart, medisinsk utstyr, bilindustri og elektronikk får betydelige fordeler av fiberlaser-skjæring, da den gir svært presise kutt, minimale varme-påvirkede soner og høy produksjonshastighet.
