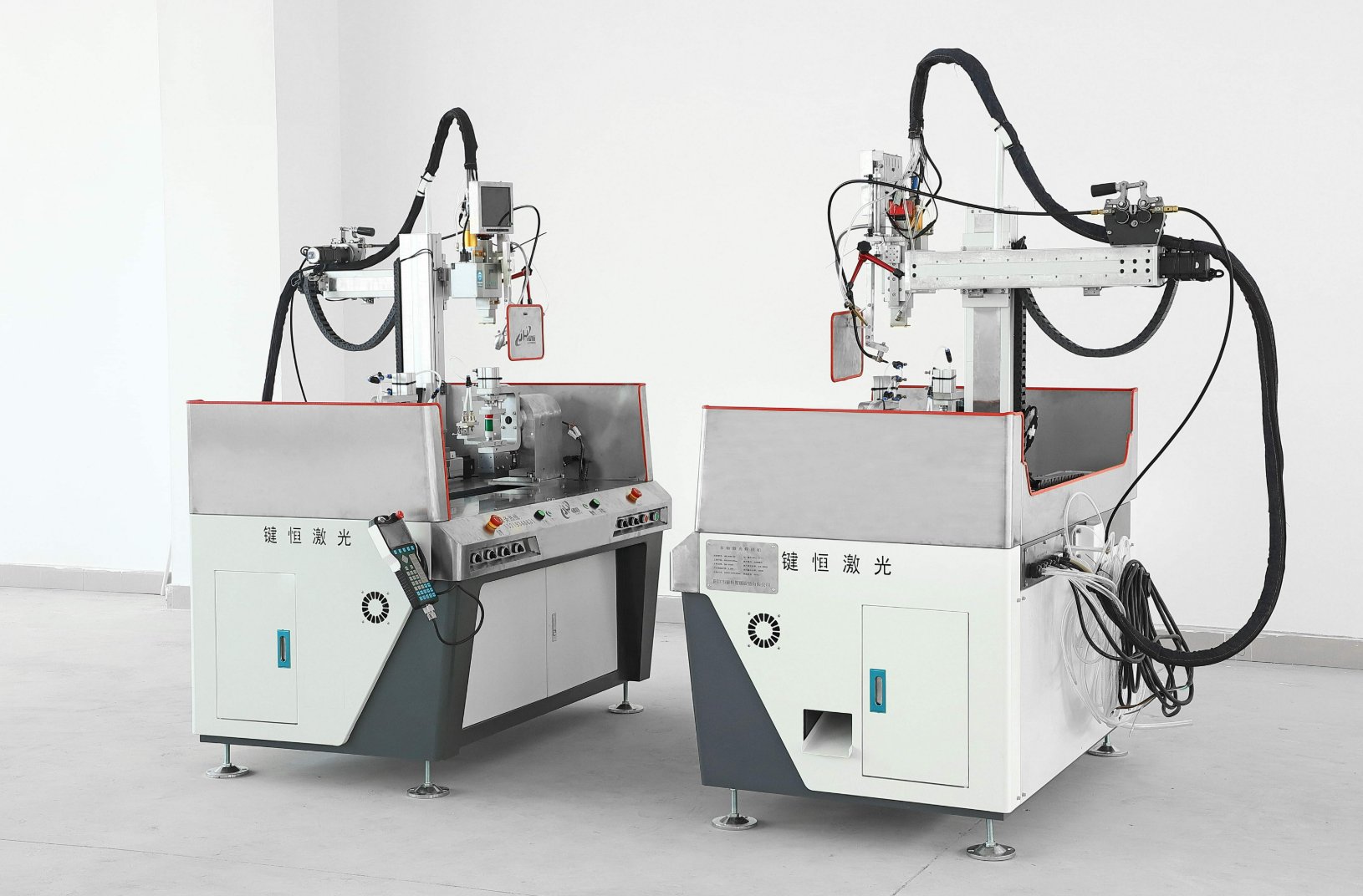

Мистецтво неможливого: зварювання делікатних деталей за допомогою автоматичного лазерного зварювального апарату

Чому Автоматичний лазерний сварочний апарат Відмінно підходить для з'єднання делікатних компонентів

Парадокс мікrozварювання: висока енергія проти термічної вразливості

Працюючи з чутливими елементами, такими як медичні сенсори або дрібні електронні компоненти, дуже важливо забезпечити правильний рівень концентрації енергії, щоб не пошкодити оточуючі ділянки, які потребують з'єднання. Звичайні методи зварювання найчастіше не справляються із цим завданням. Якщо застосувати надто багато тепла для надійного з'єднання, можуть виникнути проблеми — тонкі стінки можуть деформуватися або утворитися маленькі тріщини, яких ніхто не хоче бачити. Тут на допомогу приходить автоматичне лазерне зварювання. Ці пристрої концентрують свою потужність на ділянках менше 50 мікронів у діаметрі. Вони працюють короткими імпульсами, що означає, що деталі піддаються високим температурам лише частину секунди. Це скорочує теплове навантаження приблизно на половину або три чверті порівняно з традиційними методами дугового зварювання. У результаті інженери тепер можуть зварювати матеріали товщиною всього в одну десяту міліметра, не переживаючи за їх деформацію. Майже кожен виробник, що працює з аерокосмічними з'єднувачами або технологією «лабораторія на чіпі», сьогодні покладається на цей метод, оскільки жоден інший не виконує роботу належним чином.

Безконтактна фотонна передача енергії зберігає цілісність матеріалу

Лазерне зварювання працює інакше, ніж традиційні методи, оскільки енергія передається через світлові частинки, а не за рахунок безпосереднього контакту між компонентами. Це означає, що під час процесу до делікатних деталей не прикладається механічне навантаження. Лазер створює сфокусований промінь, що дає виробникам точний контроль над глибиною проникнення зварного шву, що особливо важливо під час роботи з різними типами комбінацій металів. Візьмемо, наприклад, виробництво медичних приладів, де потрібно з'єднати мідь і нікелеві сплави, не порушуючи їхніх властивостей. Оскільки для лазерного зварювання не потрібні додаткові наповнювальні матеріали, значно зменшується ймовірність потрапляння забруднюючих речовин у кінцевий продукт. Нещодавно одна компанія змогла створити повністю герметичні з'єднання на корпусах із нержавіючої сталі товщиною лише 0,1 мм за допомогою надшвидких лазерних імпульсів, що призвело до практично відсутньої зони термічного впливу навколо місця зварювання. Ще одна перевага полягає в можливості працювати всередині герметичних камер із інертними газами, що захищає чутливі матеріали від небажаних хімічних реакцій і забезпечує міцність та якість готового компонента.

Точний контроль тепла та мінімальна зона впливу завдяки автоматичній системі Лазерне зварювання Апарат

Керування термічними напруженнями: запобігання тріщинам у тонкостінних та мікророзмірних деталях

Добрий контроль температури має велике значення під час роботи з мікроз'єднаннями. Обладнання для лазерного зварювання концентрує тепло на дуже малих ділянках, зменшуючи його розтікання приблизно на 60–80 відсотків порівняно з традиційними дуговими методами, про що свідчать дослідження журналу Journal of Manufacturing Processes минулого року. Такий цільовий підхід запобігає деформації чутливих корпусів медичних пристроїв та мініатюрних електронних компонентів. Під час самого процесу зварювання вбудовані датчики температури коригують рівень енергії за необхідності, щоб уникнути перегріву. Це допомагає зберегти важливі властивості матеріалів, таких як спеціальні металеві сплави, які можуть втратити міцність при надмірному нагріванні.

Оптимізація параметрів лазера: розмір плями, тривалість імпульсу та оперативний зворотний зв'язок для зони впливу менше 50 мкм

Створення зон термічного впливу менше 50 мкм вимагає точного налаштування ключових параметрів:

• Розмір споту : Величиною до 20 мкм дозволяє здійснювати зварювання волоскових провідників
• Тривалість імпульсу : Імпульси наносекундної тривалості запобігають накопиченню тепла в багатошарових матеріалах
• Адаптивне керування : Коаксіальний моніторинг коригує потужність лазера протягом 5 мс після виявлення нерівностей поверхні

Сучасні системи досягають ЗТВ 0,03 мм у титанових аерокосмічних сенсорах — значно менше типових 0,5 мм при використанні традиційних методів. Такий рівень точності усуває необхідність у постзварювальному обробленні в 92% мікроз'єднань, згідно з промисловими дослідженнями.

Стабільність, забезпечена автоматизацією: оснастка, візуальне наведення та повторюваність для мікrozварювання

Позамікронна точність позиціонування завдяки інтегрованому візуальному наведенню руху та адаптивному затиску

Отримання стабільних результатів при мікрозварюванні означає позбавлення від дратівливих людських факторів шляхом автоматизації. Сучасні системи з відеонаведенням сканують компоненти в русі, коригуючи траєкторію лазера з точністю до половини мікрометра. Така прецизійність має велике значення під час роботи з делікатними матеріалами, наприклад медичними дротами або напівпровідниковими з'єднаннями, де навіть незначні помилки можуть призвести до катастрофи. Тримачі також не є статичними — вони адаптуються під час нагрівання деталей під час зварювання, компенсуючи неминуче розширення. Усі ці елементи працюють разом, забезпечуючи надійну подачу енергії, навіть якщо існують незначні відмінності між деталями. Результати практичних випробувань показали, що системи із замкненим циклом зменшують просторовий дрейф приблизно на 92% порівняно з ручною працею людини, що пояснює, чому багато виробників прецизійної електроніки вже перейшли на такі технології. Коли оптичний зворотний зв'язок правильно синхронізується з реакцією інструменту, ми отримуємо з'єднання, які виглядають і функціонують абсолютно однаково кожного разу, без ризику пошкодження через проблеми з вирівнюванням або надмірний тиск.

Практична перевірка: медичні та електронні застосування автоматичних лазерних зварювальних машин

Можливості автоматичної лазерної зварювальної машини безпосередньо застосовуються в галузях виробництва медичного обладнання та електроніки, де точність на рівні мікронів є обов'язковою.

Дослідження випадку: зварювання корпусів медичних сенсорів із нержавіючої сталі товщиною 0,1 мм

Виробник медичних пристроїв успішно запечатав корпуси сенсорів із нержавіючої сталі товщиною 0,1 мм, використовуючи імпульсні лазерні параметри, і отримав повністю герметичні з'єднання без пористості. Це запобігло проникненню рідини в імплантати та зберегло біосумісність — підтверджено відсутністю відмов у тестах прискореного старіння.

Огляд тенденції: ультракороткі імпульсні режими (<100 нс), що забезпечують ЗОТ <0,05 мм у титанових мікрокомпонентах

Багато виробників електроніки почали використовувати імпульси тривалістю менше 100 наносекунд для зварювання таких деталей, як титанові контакти акумуляторів та крихітні масиви нейропроб. Ці короткі імпульси створюють зони термічного впливу (HAZ) розміром менше 0,05 міліметра. Це досить важливо, оскільки запобігає розм'якшенню матеріалів, що піддаються холодній обробці, під час процесу, тож маленькі з’єднання залишаються достатньо міцними, щоб витримувати навантаження. Система також відстежує температуру в реальному часі та регулює кількість подаваної енергії залежно від стану з’єднання. Такий підхід забезпечив приблизно 99,8-відсотковий успіх уже з першої спроби при виготовленні щільно упакованих друкованих плат. Ми також спостерігаємо значний ріст у цій галузі, де темпи впровадження зростають приблизно на 40% щороку, оскільки все більше компаній відмовляються від традиційних методів контактного зварювання на користь лазерних рішень для своїх делікатних мікроелектронних компонентів.

ЧаП

Питання 1: Чому автоматичне лазерне зварювання краще підходить для делікатних компонентів?

A1: Автоматичне лазерне зварювання є кращим для делікатних компонентів, оскільки може концентрувати енергію в дуже малих зонах, зменшуючи термічне навантаження та запобігаючи пошкодженню тонких або чутливих матеріалів.

П2: Чим лазерне зварювання відрізняється від традиційних методів зварювання?

A2: Лазерне зварювання відрізняється від традиційних методів тим, що використовує фотонну передачу енергії, усуваючи прямий контакт і пов’язані механічні напруження. Це робить його ідеальним для з'єднання різних комбінацій металів без забруднення.

П3: Які основні переваги використання автоматичного лазерного зварювання у виробництві медичних та електронних пристроїв?

A3: Переваги включають високу точність, мінімальні зони теплового впливу, збереження міцності та якості зварених матеріалів, а також можливість створення герметичних та біосумісних швів у медичних приладах.
